Bandpass-filter, Print fra HP-SDR               in English

Samlevejledning fra HP-SDR (PDF)

På internettet kan man finde en hjemmeside med DATA på AMIDON TOROIDS, og ONLINE-beregning af selvinduktion/Resonans:


NYT: den 02.08.2012

Bånd nr Vindingsdata
1:       < 2 Mhz 27 RØD
2:       3.5 - 3.80 Mhz 18 - 22 - 18 RØD
3:       7.0 - 10.1 Mhz 9 - 18 - 9 RØD
4:       14  - 20.9 Mhz 7 - 12 - 7 RØD
5:       21  - 29,7 Mhz 5 - 11 - 5 GUL
6:           50 Mhz Skal ikke nødvendigvis monteres
OBS:
Til måleaftenen vil det være en stor fordel, hvis der er tilsluttet tilledninger på antenne IND- og UDGANG, med BNC-konnectorer, hvilket vil lette målingerne på filtrene. Ellers vil jeg medbringe tilledninger med BNC-stik, som så skal loddes på båndfilterprintet under målingen.

RX-måling
Til rådighed under måling, skal være 5 volt stabil strømforsyning, til styring af båndskiftets 5 (6) områder, samt div. ledninger, evt. med "dillenæb" til at forsyne båndfilterets relæskifte.

TX-måling
Hvis der skal måles på forstærkeren (TX), skal der desuden være adgang til 12 volts forsyningspænding, samt div. ledninger, evt. med "dillenæb", til at forsyne forstærkeren.
Jeg medbringer dæmpeled.





Vindingsdata herover, er optalt på min konstruktion.
Hvis du er i besiddelse af et LC-meter, kan det være en fordel, at måle selvinduktionen i hver enkelt spole, og sammenligne disse målinger med diagrammet, ovenstående, for check af, at du har ramt værdierne nogenlunde.
Målingen med VNWA medfører, at der skal trække/skubbes sammen på de enkelte spoler under målingen, indtil bedste resultat er fundet, så hvis du bare kan ramme de værdier, der er beskrevet i diagrammet, er alt OK!

Spændingerne 5 Volt og 12 Volt, nævnt ovenfor, har jeg brugt CPU-printets regulerede spændinger under målingerne, idet det vil være disse der skal bruges, når min opstilling er færdigudviklet. Det er ikke sikkert, at alle er kommet så langt, når vi når frem til måleaftenerne. Derfor skal det sikres, at der er passende strømforsyninger til stede disse aftener.

Foreløbig ved vi med sikkerhed, at SDRadioen vil kunne benyttes på 160, 80, 60, 40 og 30 meter. Vi har forhåbning om at 20 meter osse vil kunne bruges.
Det er tvivlsomt, om logik-kredsene er i stand til at behandle det 4-dobbelte DDS-signal på en brugbar måde, på de øverste HF-bånd, 17-15-12 og 10 meter.

God byggeaktivitet, de OZ6YM, Palle

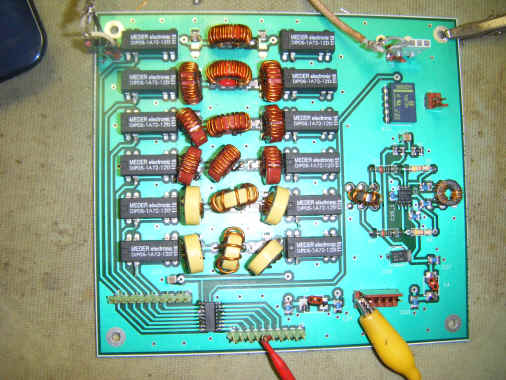

Det færdige samlede print:

Alt i alt har det taget mig ca. 10 timer at samle printet, og vikle spoler.

Set fra oven, har vi 160 meter LPF
dernest 80 meter BPF
så kommer 40 og 30 meter BPF
og så 20, 17 og 15 meter BPF
og dernest 12 og 10 meter BPF
Nederst er 6 meter BPF.

Som det ser ud nu, skal det nederste røde og de 2 GULE filtre laves om.

Forstærkeren kører, efter at have udskiftet de kondensatorer, som jeg havde fået udleveret af Jørgen, OZ1NV, og som skulle have været 100 nF, men som kun var på 10 pf. De små blå pletter på printet.

Den TRIFILAR viklede spole til forstærkerindgangen er altså noget "TRIKI" at få monteret rigtigt, og man skal holde tungen helt lige i munden, når man gør det. Når der måles på udgangen med forstærkeren aktiv, er det nødvendigt med et dæmpeled monteret på VNWA'en RF-Indgang, for ikke at komme til at ødelægge noget, hvis der skulle opstå utilsigtet selvsving, som vil kunne "myrde" VNWA'ens indgang.

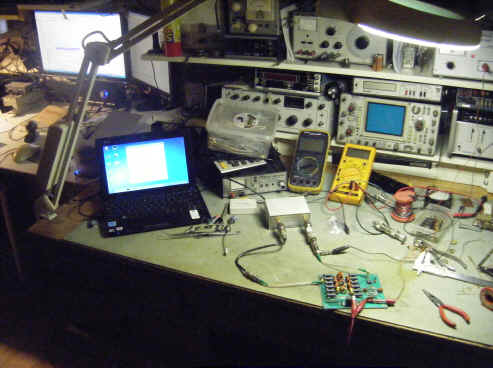

Måleopstilling:

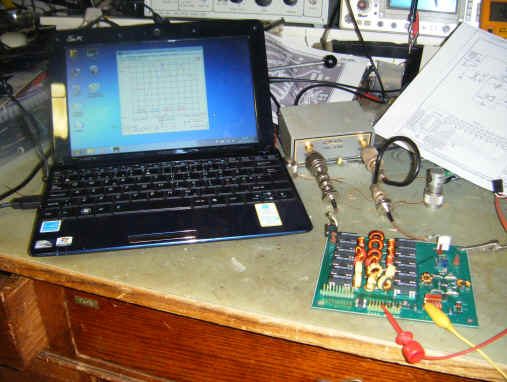

Mit lille SUPER-instrument, DG8SAQ's VNWA fra SDR-KIT, er brugt til måling på filteret.

Den lille blær-bare PC er indkøbt og dedikeret til VNWA'en, da den kan køre utroligt lang tid på batteriet, typisk 5-6 timer samtidigt med at den føder VNWA'en med spænding.

Det betyder, at den er 100 % mobil, fylder ikke ret meget, og vejer næsten intet.

Da den også indeholder en Spektrum Analyzer er den et meget værdifuldt instrument, som er nem at medbringe til en måleaften eller lignende.




UPDATED 8.10.2011


I dag er filteret optimeret en hel del.
De gamle billeder er udskiftet med helt ny og meget forbedrede måleresultater.

Tilpasnings IMPEDANS er IKKE med på disse målinger, da de alle ligger mellem 45 - 55 Ohm.
VSWR er i alle tilfælde bedre end 1:1.2

Måleresultat for 160 meter.:
Måleresultat af LOW-PASS-Filter for -> 2.5 MHz

Resultatet er glimrende.

Dette filter er beregnet for 160 Meter båndet, og indsætningstabet er forbedret med 0.2 db og er nu 0.29 db

RETURNLOSS: 29.07 db

Den BLÅ kurve viser afskæringen falder over 55 db.



Måleresultat for 80 meter:
Måleresultat af Bånd-pass-Filter for 3.5 - 3.8 MHz

Dette er absolut lige efter bogen.

Tabet er noteret til 0,41 db

RETURNLOSS 27 db



Afskæring falder fint næsten 60 db ved 60 MHz

Måleresultat for 40 og 30 meter:
Måleresultat for Bånd-Pass-Filter for 7.0 til 7.2 MHz

Dette er så tæt på målet, at der ikke skal røres mere ved det.

Indsætningstabet er 0,5 db, forbedret med 0.1 db

RETURNLOSS: forbedret fra 17 - 21.5 db til over 26.5 db

Afskæringsfrekvensen falder fint 55 db

Måleresultat for Bånd-Pass-Filter for 10 MHz-båndet.

Den opmærksomme læser ser med det samme, at her benyttes samme filter, som til 7 MHz.

Indsætningstabet er nedsat til det halve, ialt 0,54 db

RETURNLOSS: er kraftigt forbedret fra 14 - 18 db til over 33 db

Afskæringsfrekvensen falder fint 55 db.





Måleresultat for 20, 17 og 15 meter:

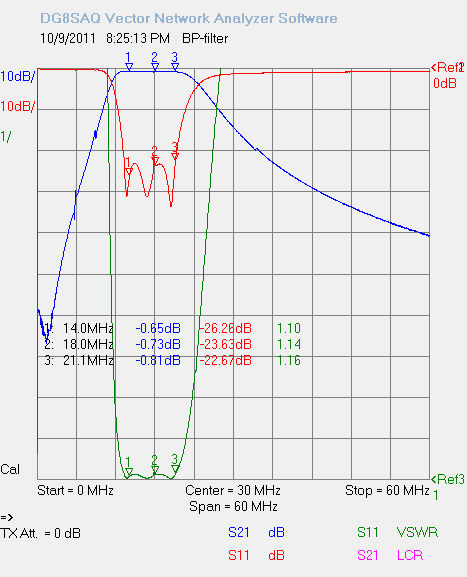

Måleresultat for Bånd-Pass-Filter for 14 MHz-båndet.

Samlet set er der her sket en stor forbedring, idet alle 3 bånd, som dette filter skal dække, har under 0,8 db indsætningstab.

Indsætningstabet på 14 MHz er 0,65 db

RETURNLOSS: forbedret fra 16 - 18 db til 26,26 db

Afskæringsfrekvensen falder fint 40 db op til 60 MHz

Måleresultat for Bånd-Pass-Filter for 18 MHz-båndet.

Her ser den opmærksomme læser, at det er samme filter som ovenfor.

Resultatet er dog IKKE så fantastisk, men dog brugbart.

RETURNLOSS: forbedret fra 8 db til 23.65 db

Indsætningstabet er forbedret fra 2.5 db til 0.81 db.

Måleresultat for Bånd-Pass-Filter for 21 MHz-båndet.

Her ser den opmærksomme læser, at det er samme filter som ovenfor.

RETURNLOSS: forbedret fra 14 - 17,5 db til 22.76 db

Indsætningstabet er forbedret fra  2 db til 0.81 db



Måleresultat for 12 og 10 meter:

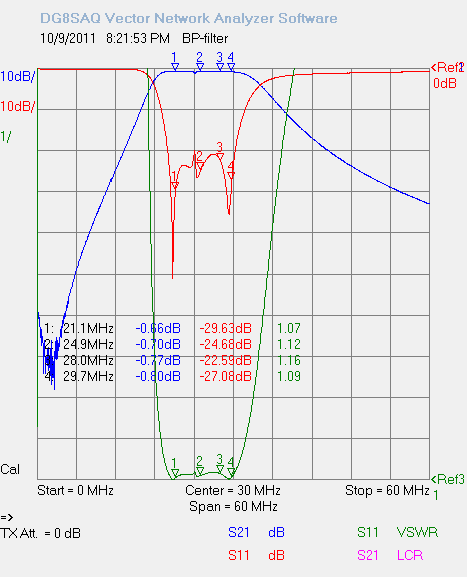

Måleresultat for Bånd-Pass-Filter for 24 MHz-båndet.

Dette filter er spolerne skiftet ud med nye vikledata, og forbedringen fra et helt umuligt filter er tydeligt.

Dog har jeg måttet acceptere det kompromis, at 21 MHz også kan benyttes i dette filter, endog med bedre data end ovenfor.

24 MHz :
RETURNLOSS: 24.68 db

Indsætningstab er 0.7 db

Måleresultat for Bånd-Pass-Filter for 28 MHz-båndet.

Også på 28-29.7 MHz er der sket en væsentlig forbedring.

RETURNLOSS fra 22.6 til 27.1 db

indsætnings TAB mellem 0.77 til 0.8 db







Calibreret udgangspunkt op til 100 MHz:

Hvorledes fortsætter kurven mellem 60 og 100 MHz?:

Der er faktisk et filter mere, beregnet til 50 MHz, men det ser lige i øjeblikket helt umuligt ud, og det skal der arbejdes noget mere på.

Kommer senere.
10. Okt. 2011, Eksperimenter med 50 MHz filter

OZ6YM, Palle, den 3. oktober 2011.

AFSLUTTENDE BEMÆRKNINGER:
Jeg tror ikke at det er muligt at lave yderligere forbedringer til dette filter.
