Sender

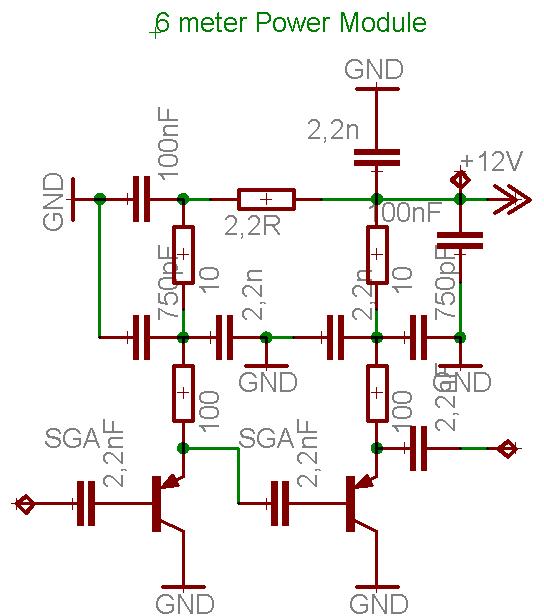

Forforstærkeren ser sådan ud:
![]() |
De 2
transistorer er forkert tegnede. Skal være MMIC 6489.

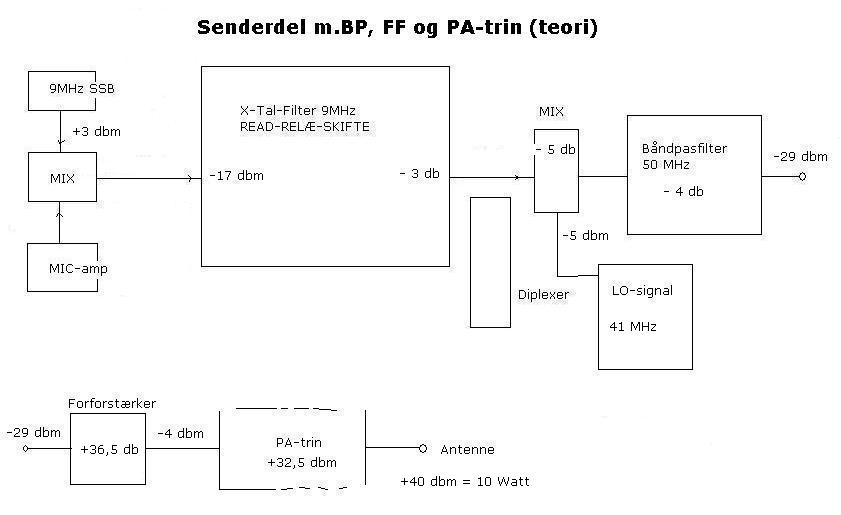

Egenskaber for MMIC 6489 er, at de har 50 Ohm's ind- og udgangsimpedans, og ikke kræver afstemning. Alligevel giver de en høj forstærkning. Den første gi'r 15,5 db, og den næste gi'r 21 db, ialt 36,5 db lineær drift, lige nok til at udstyre PA-trinet til 10 Watt. Disse MMIC'er er lidt hidsige, så man skal tænke sig om. |
Et forsøg på at lave et print blev ikke godt, så det blev den "UGLY" metode der blev brugt.
Lav en række husmands-gennem-plateringer lige omkring MMIC'erne (8-10 stk pr. MMIC) for at undgå selvsving.
![]() |
Dette er et
godt udgangspunkt for at lave en 2-trins forstærker med MMIC's.
Printes laves på 10 minutter med et stykke dobbeltsidet print, 3 x 6 cm. og en tynd slibe-skive på en print-boremaskine, laves ø-erne som vist på tegningen. |
Modstanden på 100 Ohm i udgangen på 2. MMIC kan med fordel erstattes af en 10 uH drosselspole, samtidig skal den overfor angivne modstand på 10 Ohm erstattes af en 82 Ohm's modstand for at få MAX forstærkning ved 12 volt. (21 db på 50 MHz.)
De 10 huller omkring MMIC'erne bores med et tyndt bor - 0.6 mm - og der "syes" en vrap-tråd gennem, som loddes på begge sider for at give ordentlig stel, inden MMIC'en monteres.

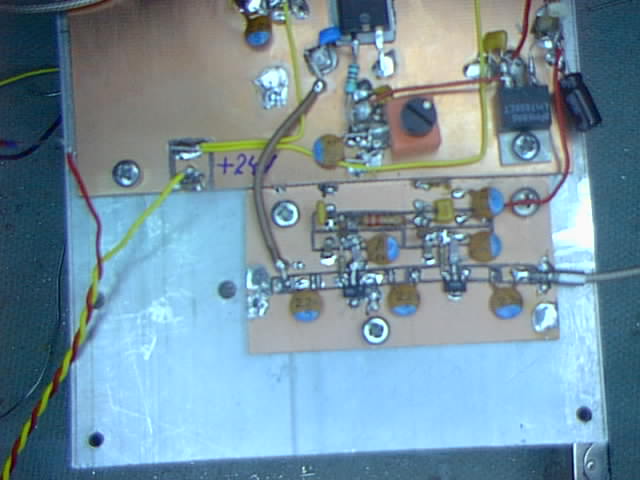

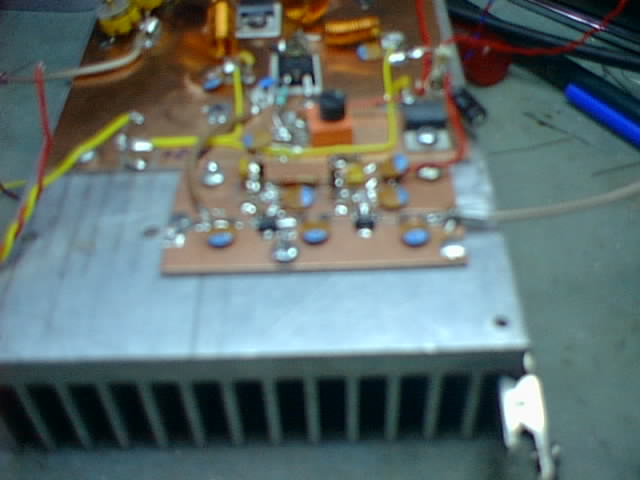

Her nogle billeder af MMIC-printet, monteret på PA-trinets køleplade.

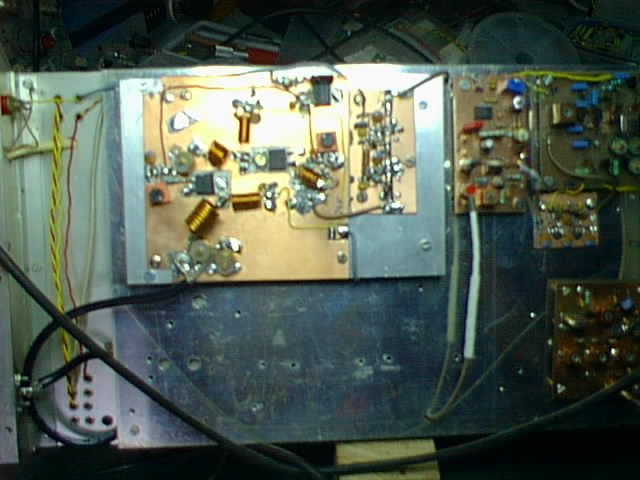

Her er PA-trinet med for-forstærkeren monteret i kassen:

Her er en lydprøve, optaget af OZ1PIF, Peter, ca. 50 km væk fra min QTH.
