K3NG's keyer-Software indeholder også en decoder                                                        MARTS 2015

Dette projekt er et forsøg på, at aktivere denne decoder, og checke hvordan og hvor effektivt den virker.



K3NG oplyser, at for at kunne bruge udskrivnings-routinen i keyeren, er det nødvendigt med et lille tillæg, nemlig en NE567 Decoder, der skal lave CW-tonerne om til digitale signaler.
Det er så meningen, at keyerens software skal læse disse digitale signaler, og omsætte dem til ASCII-tegn, og udskrive dem på displayet i keyeren.

Nu må vi se om det kan lykkes...

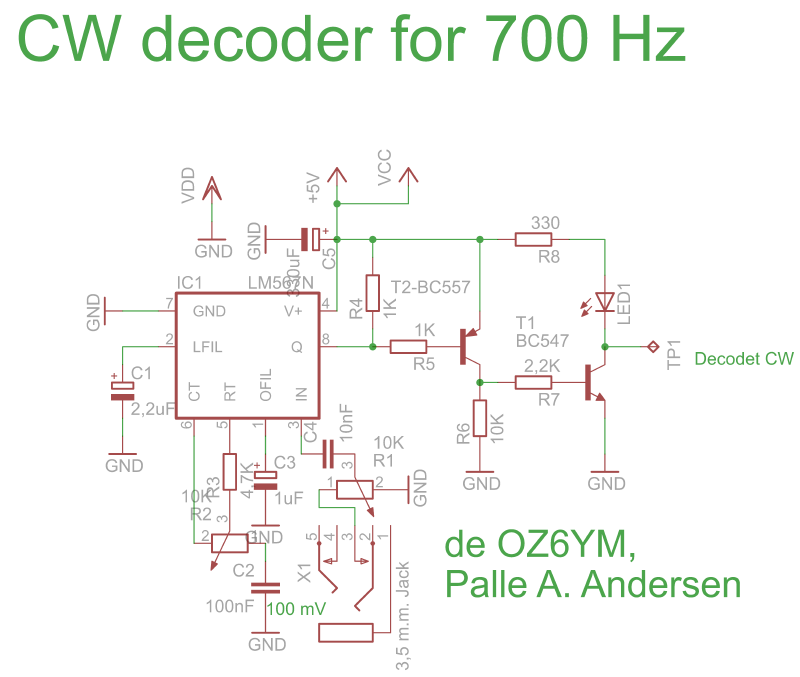

NE567 tone-decoderen kommer til at se sådan ud:

Decoderen er afstemt til 700 Hz - den frekvens er MIN mest benyttede frekvens, men radioen, en FT847 under MENU 6, CW-PITCH, kan indstilles til en anden frekvens, og dermed er valget frit m.h.t. decoder-frekvensen.
Potentiometeret R1 indstiller styrken af det modtagne signal, og R2 afstemmer til frekvensen 700 Hz.

Outputtet fra radioen tages fra DATA IN/OUT på bagsiden af radioen, et MINI-JACK, hvor dette output tages fra den yderste RING.
TIP på stikket kan modulere radioen i SSB-sendestilling, og den INDERSTE RING er GND. Denne DATA IN/OUT er også beregnet for tilslutning af MO-DEM.

Der er tilføjet et par transistorer i udgangen, for at få den rette polarisation af TTL-signalet fra LM567, som er et negativt gående signal ved decodning. Dette bliver vendt 180 Gr. i T2, og bufferet i T1, som også trækker en LYS-diode.

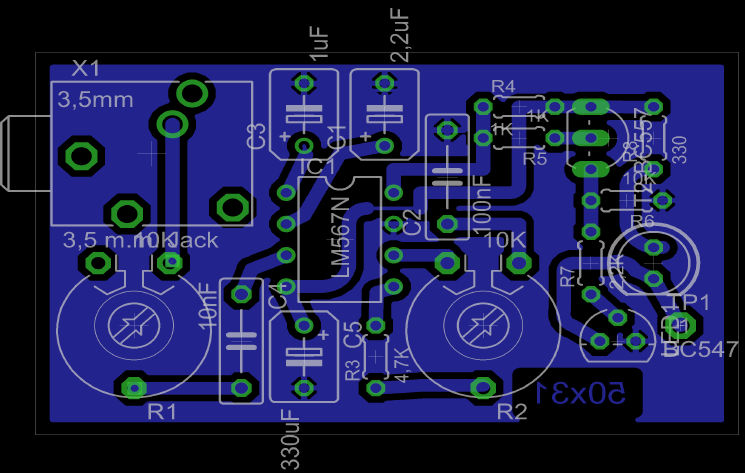

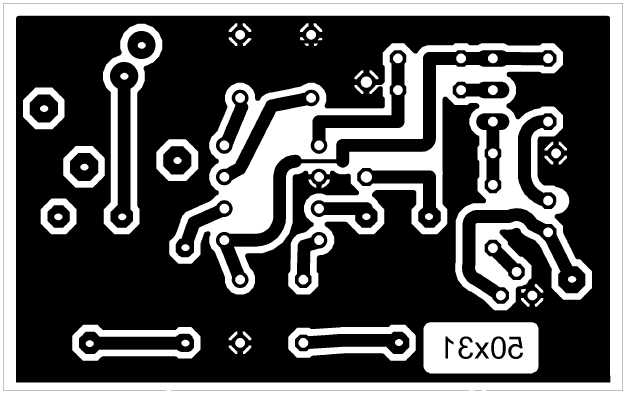

Så¨er det Ætse-tid...
