Eksperimenter med 50 MHz Båndpass-filter
Jeg har nu eksperimenteret med båndpass-filter til 50 MHz, og det var nu ikke så svært.

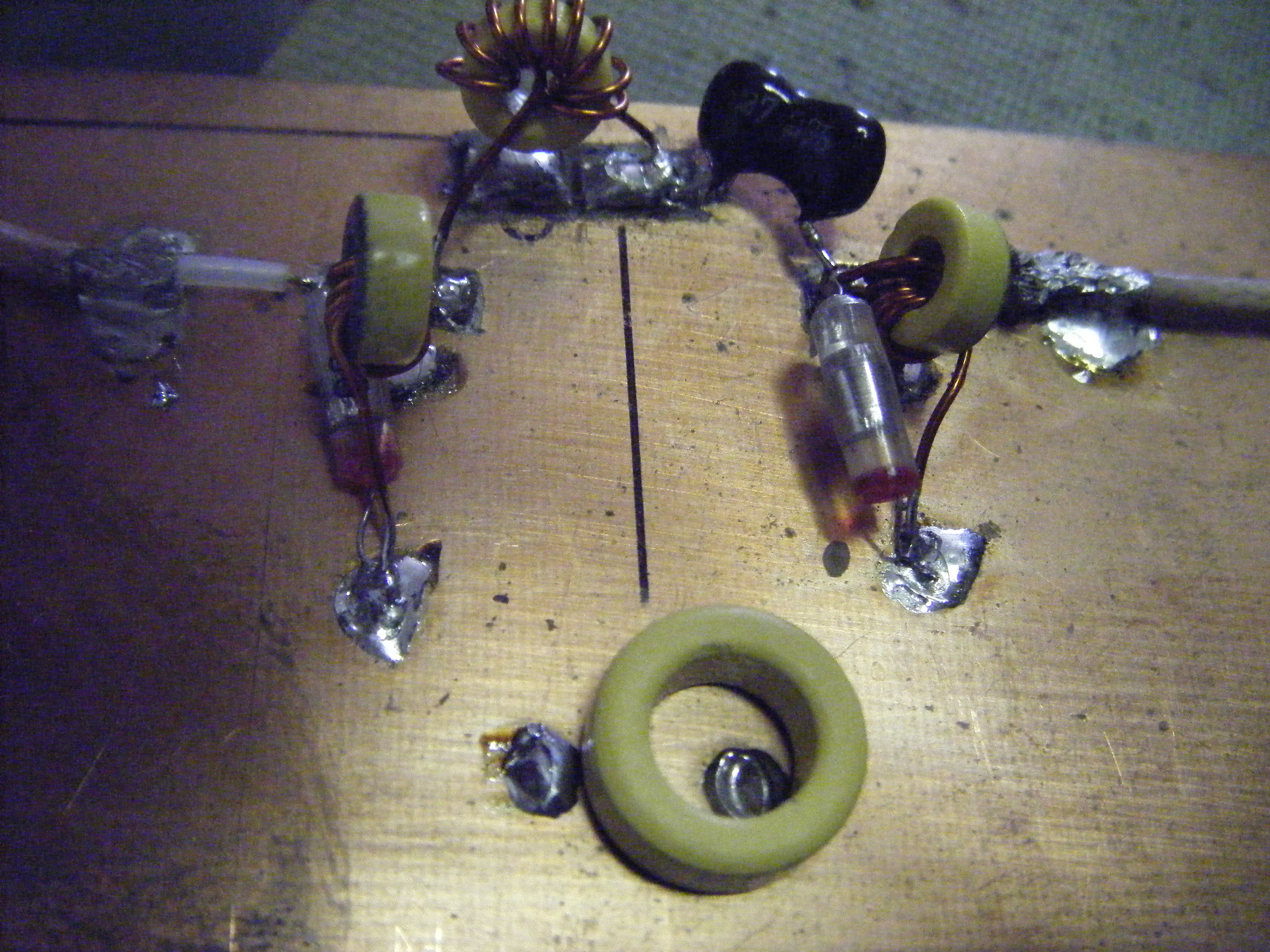

Eksperimental-opstillingen ser
sådan ud som ovenfor, og herunder ses resultatet.
Nederst ses een af de Toroids som jeg fik fra Jørgen, OZ1NV, men ved nærmere
eftersyn i mine gemmer, fandt jeg samme type, men i en noget
mindre dimension. Desværre er mit lager af SMD meget begrænset, så jeg må
vente med at montere filteret på filterprintet, til jeg har fået fat i
2 stk. 68 pF SMD 1206
1 stk. 27 pF SMD 1206
Resultatet kom til at se helt fornuftigt ud. BREDT, ja, ellers er der vist ikke noget at klage over.
 |

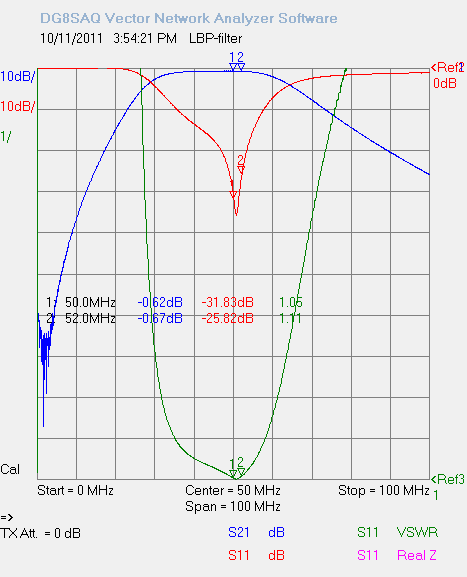

Måleresultat
på eksperiment 50 MHz:
Dækker 50 - 52 MHz med SWR over hele området bedre end 1:1.1 MAX TAB: 0,6 - 0,7 db Kortbølgebåndet er fint afskåret i filteret. |
Det spændende bliver nu at se om forstærkeren på filterprintet vil forstærke 60 MHz til noget brugbart.

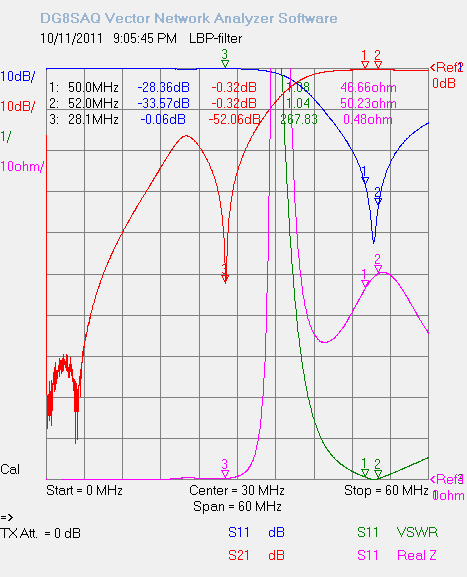

Her er et forsøg med at lave et sug på 28 MHz:
 |
Rent
forsøg, for at se hvilken indflydelse en sugekreds har på indgangen af
sådan et filter.
Det lykkedes egentlig helt fint - faktisk med et bedre resultat en den forige forsøgsopstilling. Der skulle "fifles" lidt med størrelsen på spolerne, og suget blev lavet med RFSIM99 - 100 pf i serie med 0,33 uH gav et optimeret sug på en 50 Ohm's indgang. Meget spøjst!!!
Alt i alt må man sige, at jo mere man leger med LC-forholdet, jo bedre resultat kan man opnå, selv om træerne ikke vokser ind i himlen. 50 - 52 MHz: RETURNLOSS: mellem 28 og 33.5 db INDSÆTNINGSTAB: 0.32 db Impedansen er 46,66 til 50,23 Ohm. 28 MHz: Returnloss svarende til
52 db - et effektivt SUG må man nok sige, |
10. Okt. 2011, OZ6YM, Palle
